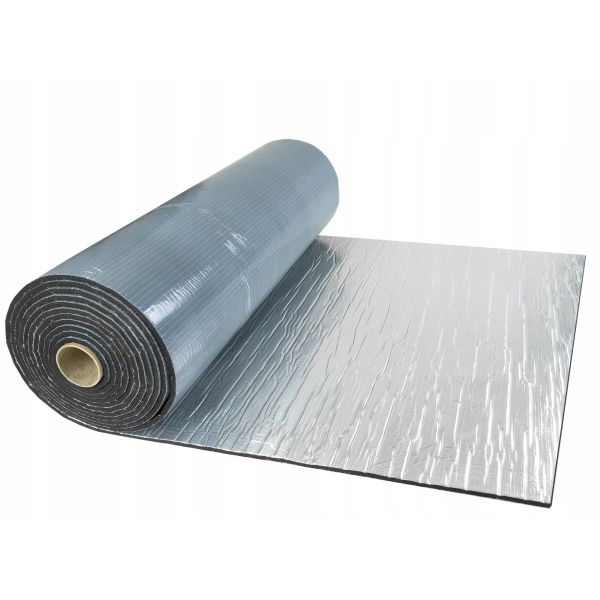

Samolepiaca izolačná pena vodotesná guma s hliníkom 6mm 25x100cm ISOLMAT M06SH

SKU
2112051929394
Dostupnosť
1-2 dní
Skladom 378ks
6,40 € s DPH 5,33 €

Balenie: 1ks Samolepiaca izolačná pena vodotesná guma s hliníkom 6mm 25x100cm ISOLMAT M06SH.

  • Hrúbka: 6mm.
KSROZMER [CM]CELKOM [M2]
125 x 1000.25
250 x 1000.50
375 x 1000.75
4100 x 1001.00
6150 x 1001.50
8200 x 1002.00
10250 x 1002.50
12300 x 1003.00
18450 x 1004.50
36900 x 1009.00
401000 x 10010.00

Pena zo 100 cm širokej rolky. Pri nákupe kusov nastriháme príslušnú dĺžku.

  • Kúpte 10 a viac a ušetrite 5%. Zľavnená cena: 6,10 € s DPH 5,08 € /kus
  • Kúpte 20 a viac a ušetrite 9%. Zľavnená cena: 5,80 € s DPH 4,83 € /kus

Samolepiaca izolačná pena vodotesná guma s hliníkom 6mm 25x100cm ISOLMAT M06SH

Rozmery:

  • Hrúbka: 6mm.
KSROZMER [CM]CELKOM [M 2 ]
125 x 1000,25
250 x 1000,50
375 x 1000,75
4100 x 1001,00
6150 x 1001,50
8200 x 1002,00
10250 x 1002,50
12300 x 1003,00
18450 x 1004,50
36900 x 1009,00
401000 x 10010,00

Pena zo 100 cm širokej rolky. Pri nákupe kusov nastriháme príslušnú dĺžku.

Popis:

  • Napriek kombinovanému hliníku si pena zachováva vysokú pružnosť, čo sa premieta do pohodlnej práce s výrobkom.
  • Počas testov odolnosti voči mechanickému pôsobeniu získal stav: Veľmi dobrý.
  • Hliník zvyšuje odolnosť peny proti poškodeniu.
  • Majú najkvalitnejšie pevné lepidlo na technickom pletive, vďaka ktorému lepidlo nevysychá a dlhšie odoláva vyšším teplotám.
  • Vyrábajú sa v EÚ a majú potrebné testy a dokumenty vrátane CE.
  • Zloženie peny je po mnohých rokoch testovania optimálne zvolené pre čo najefektívnejšie odhlučnenie.
  • Boli testované z hľadiska izolácie hluku.
  • Nevyžarujú toxické a nepríjemné pachy
  • Zvukotesná rohož - gumová izolačná pena s uzavretou bunkovou štruktúrou s vrstvou silného lepidla, má vysoké akustické a izolačné vlastnosti.
  • Materiál neabsorbuje vlhkosť, je odolný voči chemikáliám, vytvára akustickú bariéru a výborne pohlcuje hluk a izoluje od teploty (tepelne).

Technické dáta:

  • Hrúbka: 6 mm.
  • Hmotnosť 1 m2: Nie viac ako 1 kg.
  • Hustota: 50-60 kg/m3.
  • Absorpcia vody: maximálne 0,1%.
  • Teplotný rozsah: -50 °C až 85 °C.
  • Trieda horľavosti: UL94 V-0.
  • Spĺňa normu ISO3795.
  • Akustická izolácia: ~ 40 dB.
  • Uzavretá bunková štruktúra.
  • Čierna farba.
  • pH: Neutrálne .
  • Reakcia na oheň: Samozhášavý, netvorí horiace kvapky, nerozširuje oheň.
  • Odolnosť proti korózii (DIN 1988): Spĺňa požiadavky.
  • Vyhovuje normám CE.
  • Odolnosť proti plesniam a baktériám (VDI 6022): Spĺňa požiadavku y.
  • Hygienický preukaz č.270/322/276/2017.
  • Zdravotné aspekty: Bez prachu a vlákien. Bez ťažkých kovov (kadmium a olovo).

Vlastnosti:

  • neabsorbuje vodu a pachy .
  • chemicky odolný.
  • nízka hmotnosť.
  • veľmi silné lepidlo.
  • flexibilné - jednoduchá inštalácia.
  • stredná izolácia a absorpcia vysokej frekvencie.
  • vysoká tepelná izolácia.
  • vysoká hustota poskytuje široké spektrum zoslabených frekvencií.
  • neoxiduje a neuvoľňuje škodlivé látky.
  • samozhášavý, nešíri oheň, nevytvára horiace kvapky.
  • štruktúra penovej gumy tiež poskytuje vynikajúcu izoláciu.
  • Inštalácia:

    1. Povrch by mal byť vyčistený a odmastený.
    2. Vystrihnite vhodný kúsok podložky.
    3. Odtrhnite ochrannú lepiacu fóliu a pritlačte ju na odhlučnený povrch. Pred nalepením peny by mala byť pripevnená butylová podložka.

    Aplikácia:

    Konštrukcia: vzduchotechnické potrubie, izolácia budovy, zvuková izolácia stien a stropov.

    Automobilový priemysel: odhlučnenie áut, audio, tepelné izolácie, lode, lietadlá.

    Priemysel: odhlučnenie strojov, kompresorov, agregátov.
